Hệ thống lắp đặt năng lượng mặt trời Mini Rail cho mái kim loại hình thang

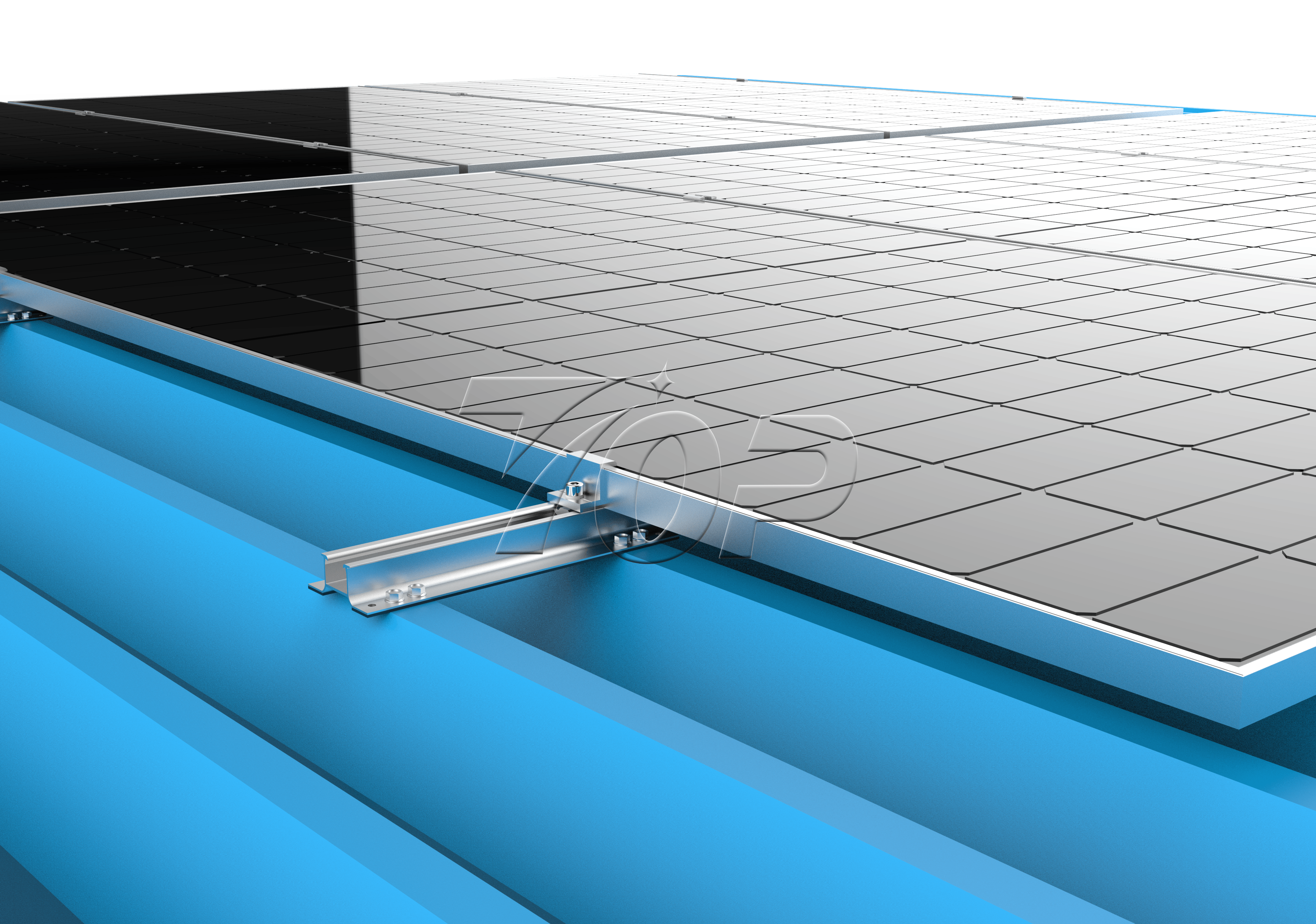

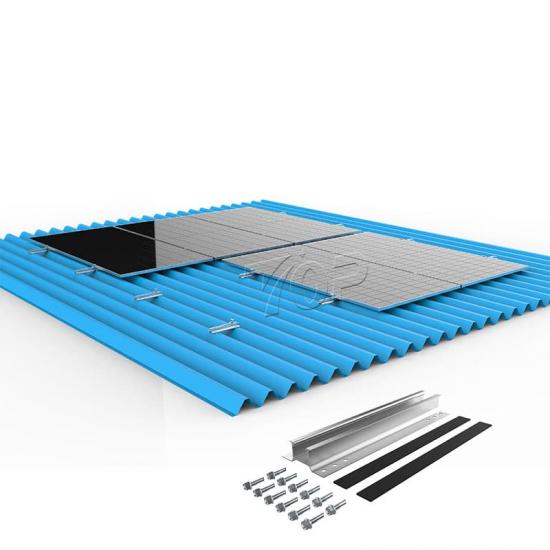

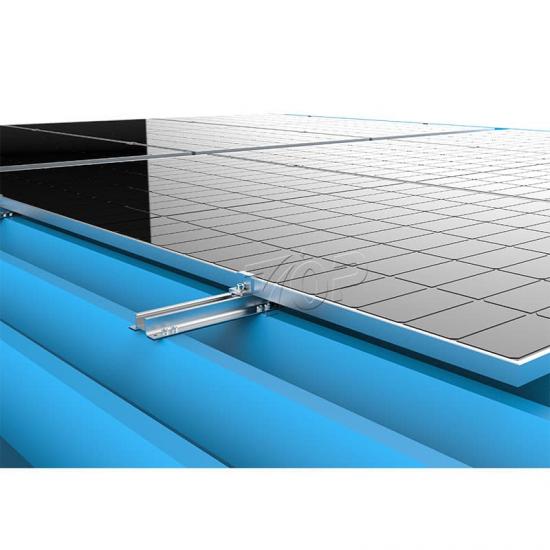

Các Hệ thống lắp đặt Mini Rail được thiết kế đặc biệt cho mái kim loại hình thang (sóng) thường được sử dụng trong các tòa nhà thương mại và công nghiệp. Nó có nhôm nhỏ gọn đường ray ngắn kết hợp với kẹp giữa và kẹp cuối, cố định bằng vít tự khai thác và dải cao su EPDM hai mặt để tăng khả năng chống thấm nước và độ ổn định. Hệ thống này cho phép lắp đặt tấm pin mặt trời nhanh chóng, an toàn và tiết kiệm chi phí mà không ảnh hưởng đến tính toàn vẹn của mái nhà.

Thông số kỹ thuật sản phẩm:

Tính năng sản phẩm:

.Kín nước hai mặt
Mỗi Mini Rail bao gồm Dải cao su EPDM ở cả hai mặt của đế. Khi cố định bằng vít tự khai thác, cao su nén chặt vào bề mặt mái, tạo thành lớp đệm chống thấm nước an toàn.

. Nhẹ và tiết kiệm chi phí
Thiết kế thanh ray ngắn giúp giảm thiểu việc sử dụng nhôm, giảm tổng chi phí và dễ vận chuyển và xử lý.

.Phù hợp hoàn hảo cho mái nhà hình thang
Được tối ưu hóa để sử dụng trên mái tôn hình thang (ví dụ: T18, T35, loại 470), mà không cần phải xuyên qua toàn bộ mái hoặc kẹp phức tạp.

.Cài đặt nhanh chóng và dễ dàng
Các thành phần dạng mô-đun và lắp đặt trực tiếp giúp giảm thời gian lao động và đơn giản hóa quá trình lắp đặt.

.Vẻ ngoài sạch sẽ
Thiết kế thấp giúp giấu các thanh ray bên dưới tấm ốp, duy trì vẻ ngoài bóng bẩy và đồng nhất.

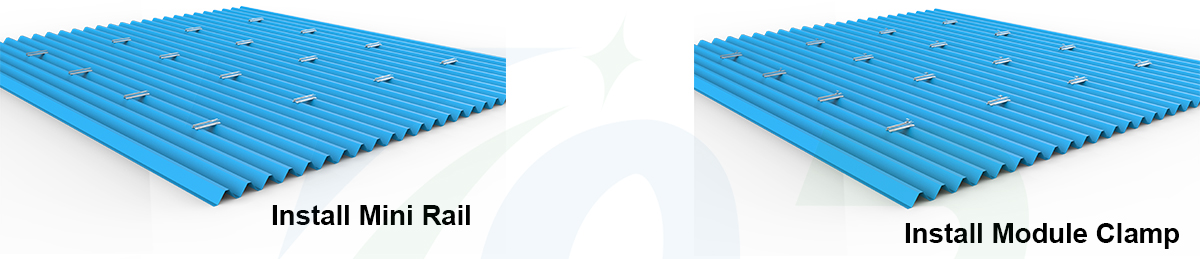

Hướng dẫn cài đặt:

Đánh dấu & Đo lường
Dựa trên sơ đồ bố trí, đánh dấu các điểm lắp đặt dọc theo đỉnh (sườn cao) của các tấm lợp hình thang.

Áp dụng Dải Cao Su
Dán dải cao su EPDM dọc theo cả hai mặt của đế Mini Rail trước khi lắp đặt.

Sửa chữa Mini Rail
Đặt thanh ray vào vị trí đã đánh dấu. Cố định bằng vít tự khai thác qua tâm thanh ray. Các dải cao su sẽ nén lại để tạo thành lớp đệm kín nước.

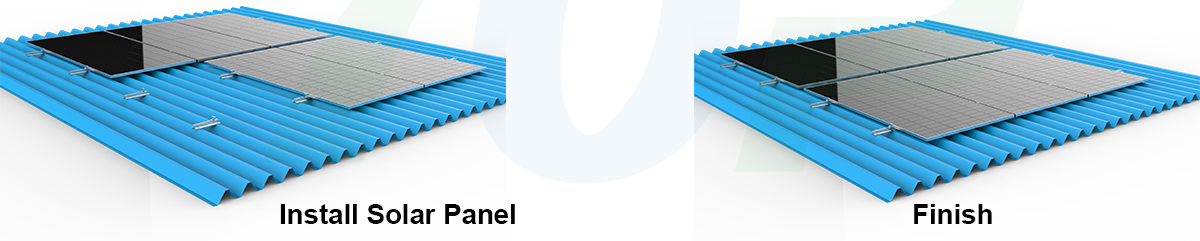

Lắp đặt tấm pin mặt trời
Sử dụng Kẹp giữa để cố định các tấm liền kề và Kẹp cuối để cố định các tấm ở cả hai đầu.

Kiểm tra cuối cùng
Đảm bảo tất cả các thanh ray được cố định chắc chắn, các dải cao su được nén đúng cách và không có bộ phận nào bị lỏng lẻo.

Câu hỏi thường gặp:

•
  Câu hỏi 1: Hệ thống này có phù hợp với mái đứng hoặc mái ghép không?

  A1: Không. Hệ thống Mini Rail này được thiết kế chỉ dành cho mái tôn hình thang . Đối với mái có đường nối đứng, nên sử dụng hệ thống kẹp không xuyên thấu.
•
  Câu 2: Làm thế nào để đảm bảo chống thấm?

  A2: Các dải cao su EPDM kép được nén trong quá trình lắp đặt, tạo ra lớp đệm kín chắc chắn giữa thanh ray và bề mặt mái, ngăn chặn hiệu quả sự xâm nhập của nước.
•
  Câu hỏi 3: Việc khoan vào mái nhà có ảnh hưởng đến độ bền của mái không?

  Không. Các ốc vít được đặt trên đỉnh nhô lên của tấm lợp mái. Với lớp niêm phong thích hợp, có không ảnh hưởng đến hiệu suất cấu trúc hoặc chống thấm nước .
•
  Câu hỏi 4: Những kiểu mái nào tương thích?

  Tương thích với hầu hết các mái kim loại hình thang bao gồm T18, T20, T35, T40, loại 470, loại 820 và các loại mái tôn sóng tương tự.
•
  Câu 5: Hệ thống có thể tùy chỉnh được không?

  Có. Chiều dài thanh ray, kích thước kẹp và màu bề mặt (bạc anodized hoặc đen) có thể được điều chỉnh theo nhu cầu cụ thể của dự án.
